皮帶機的基本結構與常見布置形式 |
| 日期：2022-11-06 14:38 |
皮帶機廣泛地應用在冶金、礦山、煤炭、港口、交通、水電、化工等部門,進行裝車、裝船、轉載或堆積各種常溫狀態的松散密度500~2500kg/m3各種散狀物料或成件物品。皮帶輸送機具有輸送量大，結構簡單，維護方便，成本低，通用性強等優點，皮帶輸送機由單機或多機組合成運輸系統來輸送物料，根據工藝要求可布置成水平或傾斜的形式，皮帶輸送機除了可滿足水平或傾斜輸送要求外，還可采用帶凸弧段、凹弧段與直線段組合的輸送形式；皮帶輸送機允許輸送的物料塊度主要取決于帶寬、帶速、槽角和傾角，同時也取決于大塊物料出現的頻率。目前，該皮帶式輸送機適用的工作環境溫度一般為-25～+40℃。另外，同鑫振動機械還生產輕型皮帶輸送機、固定帶式輸送機和，鏈式輸送機及可移動式輸送機等其它特殊用途的輸送設備。
TD75型皮帶機是用于輸送塊狀、粉狀、顆粒狀或成品物料的長距離輸送設備。廣泛應于電廠、化工廠、建材、港口、輕工等各個行業。根據輸送工藝的不同可單機、多級多機接力輸送。根據安裝位置不同可水平布置、傾斜布置、水平加傾斜布置等多種形式。
我公司設計的TD75型皮帶輸送機嚴格按照國家一機部標準設計和制造，適應工作環境溫度為-25-1000C.根據溫度不同可采用耐高溫皮帶、耐寒皮帶、防爆阻燃皮帶、鋼絲夾芯皮帶等。
我公司生產的皮帶機除TD75型外還有DTⅡ型、JTZ型，它們又分為槽型皮帶、平行皮帶；能滿足不同用戶和不同廠礦的選擇。各種型號皮帶機性能可靠、技術先進、驅動功率大，布置結構合理；輸送距離大、提升角度大、提升位移高等優點。
驅動裝置結構配置合理科學，有內外置電動滾筒、ZQ減速機+膠面（光面）滾筒、DBY(DCY)減速機+膠面（光面）滾筒。
皮帶輸送機是一種輸送量大、運行費用低、使用范圍廣的輸送設備，按其支架結構有固定式和移動式兩種；按輸送材料有膠帶、塑料帶和鋼帶之分。輸送機的工作環境溫度一般在－10℃－+40℃之間，要求物料溫度不超過70℃；耐熱橡膠帶可輸送120℃以下的高溫物料。物料溫度更高時不宜采用膠帶輸送機。當輸送具有酸性堿性油類物質和有機溶劑等成分的物料時，需采用耐油、耐酸堿的橡膠帶或塑料帶。皮帶輸送機的帶寬有六種：500、650、800、1000、1200和1400mm。用戶可根據皮帶輸送機的輸送高度，物料的種類、容量、輸送量、輸送長度等諸因素通過計算確定輸送機的布局以及所選用的膠帶寬度、帆布層數和膠帶厚度。
TD75型帶式輸送機產品概述:
DTⅡ、TD75型皮帶由于輸送量大,結構簡單,維護方便,成本低,通用性強等優點,而被廣泛地應用在冶金、礦山、煤炭、港口、交通、水電、化工等部門,進行裝車、裝船、轉載或堆積各種常溫狀態的松散密度為500~2500kg/m3各種散狀物料或成件物品.由單機或多機組合成運輸系統來輸送物料,根據工藝要求可布置成水平或傾斜的形式,DTⅡ型皮帶輸送機除了可滿足水平或傾斜輸送要求外,還可采用帶凸弧段、凹弧段與直線段組合的輸送形式.輸送機允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角,也取決于大塊物料出現的頻率.該輸送機適用的工作環境溫度一般為-25~+40℃.我公司還生產輕型皮帶輸送機和移動式輸送機。

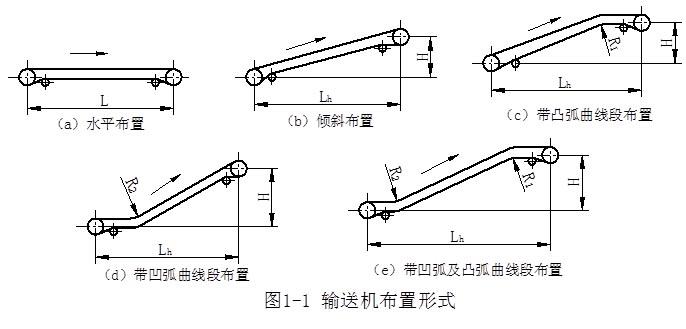

TD75型帶式輸送機基本布置形式：
TD75型帶式輸送機基本結構:
1、驅動部分:由裝置在型鋼焊成的底座上的電動機-->高速聯軸器-->減速器-->減速聯軸器組成。根據布置要求:驅動裝置設有左裝和右裝兩種,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式電動滾筒。
2、滾動部分:分傳動滾筒和改向滾筒兩大類。
3、托輥部分:分槽形、平行、調心和緩沖托輥等。
4、清掃部分:分彈簧清掃器和空段清掃器。
5、卸料部分:分固定式犁式卸料器和電動卸料器。
6、制動部分:有帶式逆止器和滾柱逆止器兩種。
7、附件:在罩殼、導料槽、漏斗等。
|
